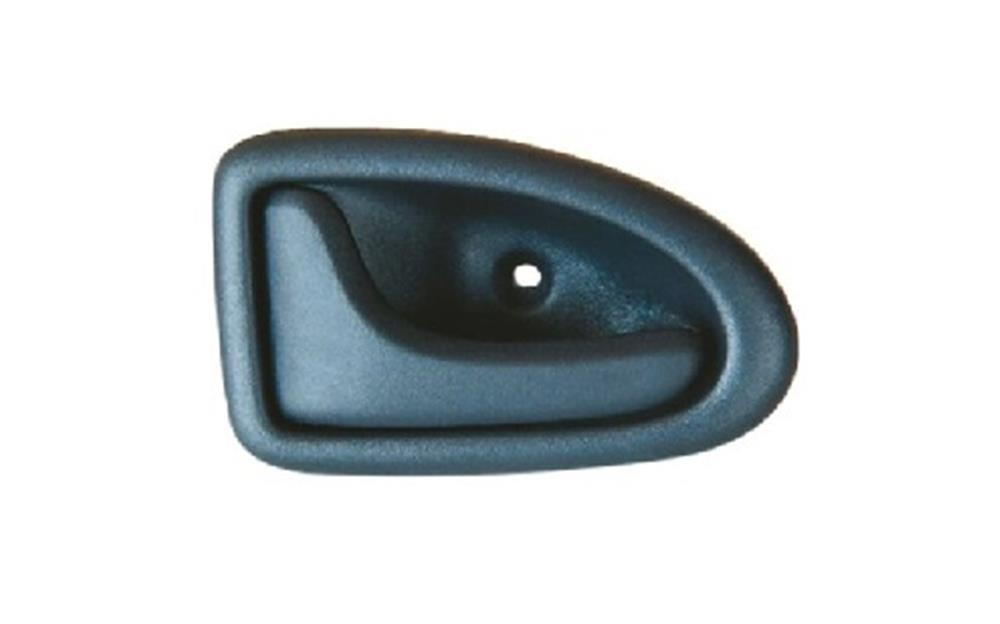

Bu teknik açıklama, RENAULT CLIO model araçlar için özel olarak tasarlanmış ve OEM kodu 7700434716 ile tanımlanan sol iç kapı kolu (LH – Left Hand) parçasının yapısal, fonksiyonel ve materyal özelliklerini detaylandırmaktadır. Bu parça, aracın içinden kapının kilidini serbest bırakarak açılmasını sağlayan kritik bir mekanik ve ergonomik bileşendir.
1. Malzeme ve Yapısal Özellikler:
Bu iç kapı kolu, otomotiv endüstrisi standartlarına uygun, yüksek mukavemetli termoplastik reçine (genellikle Akrilonitril Bütadien Stiren – ABS veya Poliamid 6 cam elyaf takviyeli – PA6 GF) kullanılarak üretilmiştir. Bu malzeme seçimi, düşük ağırlık sağlarken, aynı zamanda günlük kullanımda maruz kalınan döngüsel yükler, darbe ve titreşimlere karşı üstün dayanıklılık sunar. Yüzey, "SIY" (Siyah) olarak belirtilmiş olup, genellikle mat bir dokuya sahiptir. Bu mat yüzey, parlamayı azaltır ve uzun süreli kullanımda el terine, temizlik kimyasallarına ve UV radyasyonuna karşı rengini koruyacak şekilde kimyasal stabiliteye sahiptir. "Yerli" (Lokal) ibaresi, parçanın orijinal ekipman üreticisi (OEM) spesifikasyonlarına tamamen uyumlu olarak yerel tesislerde üretildiğini, ancak OEM tedarikçisinden farklı bir üretici tarafından sağlandığını gösterir.
Parçanın kritik yapısal alanları, özellikle menteşe noktası ve kablo bağlantı bölgesi, yüksek gerilime dayanacak şekilde optimize edilmiş kalınlıklara ve nervür takviyelerine sahiptir. Mekanik dayanım, 30°C’den +80°C’ye kadar değişen iç kabin sıcaklık koşullarında fonksiyonelliğini sürdürebilmelidir.
2. Fonksiyonel Çalışma Prensibi:
İç kapı kolu, basit bir kaldıraç prensibiyle çalışır. Kol çekildiğinde, menteşe noktası etrafında döner ve iç kısımda bağlı olan Bowden kablosunu veya çelik çubuğu (rod) hareket ettirir. Bu hareket, kapı kilidi mekanizmasının serbest bırakma manivelasına iletilir. Başarılı bir işlevsellik için, kolun serbest bırakma ve geri dönüş hareketinin pürüzsüz ve hızlı olması gerekir. Bu, genellikle entegre bir spiral yay (geri dönüş yayı) vasıtasıyla sağlanır. Yayı geriliminin ve yorulma direncinin test edilmesi, parçanın kalite kontrol süreçlerinin temelini oluşturur. Yeterli yay gücü, kullanıcının kolu bıraktıktan sonra kilitleme mekanizmasının tam olarak sıfır pozisyonuna dönmesini garanti eder.
3. Montaj ve Uyumluluk (LH01):
Bu parça, aracın sol tarafına (sürücü veya yolcu tarafı, aracın direksiyon konfigürasyonuna bağlı olarak) montajlanmak üzere tasarlanmıştır. Montaj, genellikle kapı panelinin iç yüzeyine vida veya tırnak (klips) mekanizmaları aracılığıyla yapılır. OEM 7700434716, Clio I ve erken Clio II modellerinin belirli yıllarına ait spesifik geometrik uyumu temsil eder. Başarılı bir montaj için parçanın boyut toleransları (ISO 2768 standardına uygun) hayati önem taşır; zira en ufak bir sapma dahi kapı paneli yuvasına tam oturmamasına veya mekanik bağlantı noktasının hizasının bozulmasına neden olabilir.
4. Teknik Performans Gereksinimleri:
Otomotiv iç trim parçaları için belirlenen performans gereksinimleri bu parça için de geçerlidir:
* Çekme Mukavemeti (Pull Force Testi): Kol, standart kullanıcı gücünün çok üzerindeki kuvvetlere (örneğin 1500 N’ye kadar) yapısal bütünlüğünü koruyarak dayanabilmelidir.
* Döngüsel Dayanım (Cycle Life Testi): Parça, aracın kullanım ömrü boyunca beklenen açma/kapama sayısını simüle eden testlerden (genellikle 50.000 ila 100.000 döngü) başarıyla geçmelidir. Bu test, özellikle menteşe pimi aşınmasını ve malzemenin yorulmasını değerlendirir.
* Termal Kararlılık: Parça, aşırı sıcaklık değişimlerinde boyutsal stabilitesini korumalıdır; büzülme, genleşme veya çatlama gibi deformasyonlar kabul edilemez.
* Aşınma Direnci: Yüzey, sık temastan kaynaklanan parlama veya malzeme kaybına karşı dayanıklı olmalıdır.
5. Olası Arıza Modları:
Bu tür iç kapı kollarında en yaygın arıza modu, kolun menteşe noktasına yakın bir bölgeden kırılması (yüksek stres altında malzeme yorulması nedeniyle) veya geri dönüş yayının işlevini kaybetmesi sonucu kolun gevşek kalmasıdır. Ayrıca, kablo bağlantı noktası zamanla aşınarak kablonun yerinden çıkmasına veya kolun çektiği kuvvetin kilide tam olarak iletilmemesine neden olabilir. Bu "Yerli" yedek parçanın, uzun ömürlülük ve güvenilirlik açısından OEM standartlarına uygunluğu, üretimde kullanılan enjeksiyon kalıbının hassasiyeti ve hammadde kalitesi ile doğrudan ilişkilidir.
