Açıklama

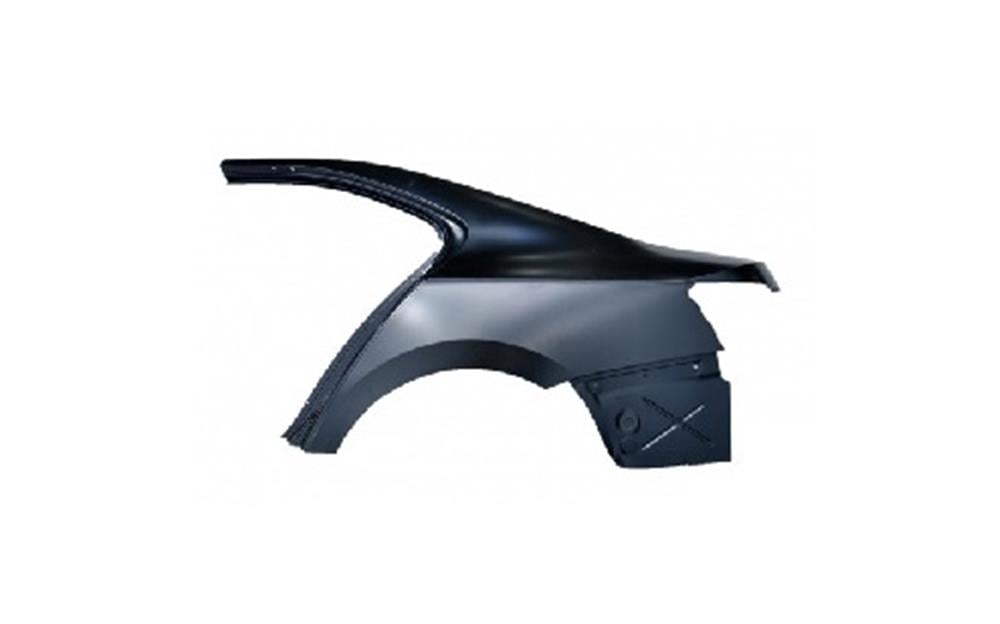

Bu teknik tanım, S SUPERB model aracın sol arka gövde bütünlüğünü oluşturan, kritik yapısal bileşen olan Sol Arka Çamurluk Paneli'ne (Quarter Panel, LH) odaklanmaktadır. OEM kodu 3V5809601D olan bu parça, araç şasisinin burulma direncini ve pasif güvenlik özelliklerini doğrudan etkileyen, yüksek hassasiyetle üretilmiş bir sac metal konstrüksiyondur.
Yapısal İşlevsellik ve Malzeme Bilgisi:
Sol Arka Çamurluk Paneli, aracın B sütunu hizasından başlayarak, C sütununu çevreleyen ve arka lamba yuvasına, bagaj ağzı fitil alanına, yakıt dolum kapağı (eğer panel üzerine entegreyse) montaj noktasına ve arka tampon bağlantı bölgelerine kadar uzanan geniş bir dış gövde kaplamasıdır. Bu panel, sadece estetik bir dış yüzey sağlamakla kalmaz, aynı zamanda iç çamurluk yuvası ile dış gövde arasında birleştirici bir köprü görevi görür ve aracın arka süspansiyon geometrisinin yerleştiği iç yapıya destek sağlar.
Panelin üretiminde genellikle Yüksek Mukavemetli Çelik (HSS – High Strength Steel) ve bazı kritik yük taşıma bölgelerinde Ultra Yüksek Mukavemetli Çelik (UHSS – Ultra High Strength Steel) alaşımları kullanılır. Bu çelik türlerinin seçimi, ağırlığı optimize ederken çarpışma güvenliğini maksimize etme hedefine dayanır. Panel, çok aşamalı, yüksek tonajlı hidrolik preslerde soğuk şekillendirme (deep drawing stamping) yöntemiyle tek parça halinde damgalanır. Bu hassas üretim süreci, özellikle kapı boşlukları ve bagaj kapağı boşlukları ile milimetrik uyumu garantilemek için hayati önem taşır. Yanlış şekillendirilmiş bir panel, montaj sonrası kapı açıklıklarında su ve rüzgar sızdırmazlığı sorunlarına, aşırı panel boşluklarına (gap inconsistency) ve aerodinamik gürültüye yol açabilir.
Korozyon Koruması ve Yüzey Hazırlığı:
Üretimden çıkan ham panel, mükemmel korozyon direnci sağlamak amacıyla kapsamlı yüzey işlemlerine tabi tutulur. Standart olarak, parça galvanizli çelikten (çinko kaplama) üretilmiştir. Bunun üzerine, daldırma yöntemiyle Elektroforetik Kaplama (ECoat veya KTL – Katodik Daldırma Laklama) uygulanır. Bu işlem, panelin ulaşılması zor iç yüzeyleri de dahil olmak üzere her noktasının koruyucu bir epoksi katmanıyla kaplanmasını sağlar, böylece kaynak noktalarında ve bükümlerde korozyon oluşumu engellenir. Parça, boya atölyesine sevk edilmeden önce primer (astar) katmanını kabul etmeye hazır, tamamen korunmuş bir yüzeye sahiptir.
Montaj ve Onarım Teknikleri:
Bu panelin araç gövdesine montajı, yüksek hassasiyet ve yapısal sağlamlık gerektirir. Fabrika standartlarında, panel gövdenin ana iskeletine robotik nokta kaynağı (spot welding) ve bazen de lazer kaynağı (laser welding) ile birleştirilir. Değişim veya onarım sırasında, orijinal fabrika kaynak noktalarının doğru şekilde tespit edilmesi ve kesilmesi esastır. Yeni panelin montajı, karoser hizalama fikstürleri ve ölçüm sistemleri (örneğin, 3D ölçüm kolları) kullanılarak gerçekleştirilmelidir.
Onarım sürecinde, geleneksel MIG/MAG kaynak yöntemleri kullanılabilir; ancak, kaynak gücünün ve ısısının HSS/UHSS malzemenin mikroyapısını bozmamasına dikkat edilmelidir. Yüksek mukavemetli çeliklerin onarımında ısı girdisinin kontrol altında tutulması, panelin kaza anında enerji emme kapasitesini (darbe sönümleme) koruması açısından kritik öneme sahiptir. Eğer panelin yapısında kullanılan çelik, çarpışma testlerinden elde edilen verilere göre belirli bir enerji emme profilini sağlamak üzere tasarlanmışsa, yanlış kaynak veya yetersiz birleştirme, aracın gelecekteki çarpışmalardaki pasif güvenlik performansını düşürebilir.
Özel Geometrik Özellikler:
Sol Arka Çamurluk Paneli, yakıt depo kapağı montaj deliği, arka kapı kilit karşılığı yuvası, ve C sütunu içindeki güvenlik hava yastığı (curtain airbag) bağlantı noktaları gibi birçok entegre detayı barındırır. Ayrıca, arka lamba yuvasının mükemmel derinliği ve açısı, arka aydınlatma grubunun yola tam olarak öngörülen açıda ışık yaymasını sağlamak için gereklidir. Bu nedenle, 3V5809601D kodlu panel, S SUPERB modelinin spesifik gövde kalıbına uygun, milimetrik toleranslarla üretilmiş, değiştirilemez bir yapısal parçadır. Tüm bu faktörler, orijinal OEM parçasının kullanılmasının, hem aracın estetik bütünlüğü hem de yolcu güvenliği açısından zorunlu olduğunu göstermektedir.
