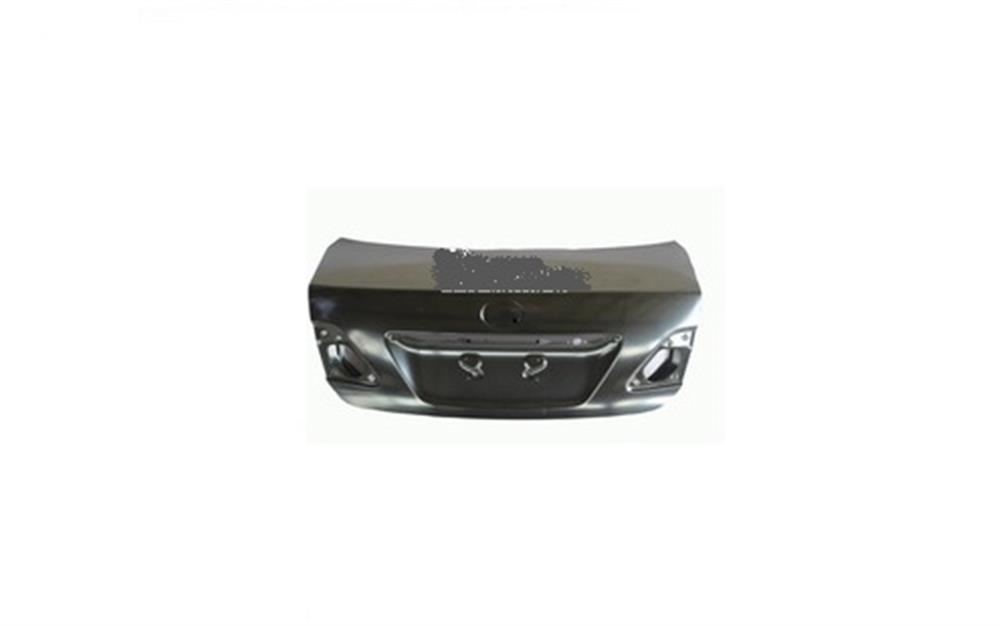

Bu teknik açıklama, Toyota Corolla Sedan (E140/E150 kasa kodlu, genellikle 20082012 model yılları aralığını kapsayan) araçların arka bagaj bölmesini kapatmakla görevli olan dış panel elemanı olan Bagaj Kapağı’na (OEM kodu: 6440112B30) aittir. Söz konusu parça, aracın aerodinamik bütünlüğünü, güvenlik standartlarını ve estetik görünümünü doğrudan etkileyen kritik bir karoseri bileşenidir.
Yapısal ve Malzeme Özellikleri:
Bagaj kapağı, genellikle yüksek mukavemetli, düşük karbonlu çelik alaşımlarından preslenerek üretilmiştir. Bu üretim metodu, hem darbe anında enerji emilimini sağlamak hem de günlük kullanımda meydana gelebilecek deformasyonlara karşı direnç göstermek amacıyla seçilir. Parça, dış panel (görünür yüzey) ve iç destek paneli (yapısal güçlendirici) olmak üzere iki ana sac katmanının nokta kaynak (punta kaynağı) ve yapısal yapıştırıcılar kullanılarak birleştirilmesiyle oluşur. İç panel, kapağın torsiyonel rijitliğini artırır, kilit mekanizması, menteşe bağlantı noktaları ve varsa stop lambası kablo kanalları için montaj platformları sunar.
Koruma ve Yüzey İşlemi:
Korozyona karşı üst düzey direnç sağlamak amacıyla, üretim sonrası tüm çelik yüzeyler elektroforez (Ekaplama) veya çinko fosfatlama gibi kimyasal işlemlerden geçirilir. Bu işlemler, metal yüzey üzerinde homojen bir bariyer oluşturarak, nem, tuz ve kimyasalların neden olduğu paslanmayı geciktirir. Parça, son kat boya uygulamasına hazır, pürüzsüz ve astar kaplamalı bir yüzeye sahiptir. Mükemmel boya tutuşu sağlamak ve dalgalanmayı önlemek için yüzey toleransları mikron düzeyinde hassasiyetle kontrol edilmelidir.
Fonksiyonel Entegrasyon ve Montaj:
Bagaj kapağının tasarımı, aracın arka kısmındaki diğer bileşenlerle kusursuz bir uyum içinde çalışmayı gerektirir.
1. Menteşe Bağlantıları: Kapağın gövdeye bağlanmasını sağlayan üst kısımda, hareketli menteşelerin montaj delikleri bulunur. Bu deliklerin hassas hizalanması, kapağın açılıp kapanma esnasındaki hareket eksenini ve gövde ile olan boşluk (gap) ayarını belirler.
2. Kilit Mekanizması Yuvası: Alt merkezde, elektronik veya mekanik kilitleme mandalının (latch) monte edildiği güçlendirilmiş bir yuva mevcuttur. Bu yuvanın doğru konumlandırılması, güvenilir ve sızdırmaz bir kapatmayı garanti eder.
3. Aydınlatma ve Aksesuarlar: Bagaj kapağı genellikle üçüncü fren lambası (orta stop) ve marka ambleminin yerleştirildiği girintilere sahiptir. Eğer araç modelinde fabrika çıkışı spoiler veya rüzgarlık mevcutsa, bu aksesuarların montajı için önceden açılmış veya işaretlenmiş delikler iç destek panelinde bulunur.
4. Sızdırmazlık: Kapağın kenarları boyunca, araç gövdesine temas eden ve su, toz ve gürültüyü içeri almayı engelleyen fitilin (conta) yerleştirilmesi için özel bir kanal profili mevcuttur. Fitil kanalı, sızdırmazlık verimliliğini maksimize etmek için kritik yüzey basıncı sağlamalıdır.
Aerodinamik Etki ve Akustik Performans:
Bagaj kapağı, sadece bir erişim paneli olmakla kalmaz; aynı zamanda aracın aerodinamik sürtünme katsayısına (Cd) önemli ölçüde katkıda bulunur. Kapağın dış geometrisi, arka camdan akan havanın düzgün bir şekilde kesilmesini sağlayarak girdap oluşumunu minimize eder. Yanlış hizalanmış veya deforme olmuş bir kapak, rüzgar sesine (NVH Gürültü, Titreşim, Sertlik) ve yüksek hızlarda dengesizliğe yol açabilir. OEM kodu 6440112B30 ile tanımlanan bu parça, fabrika toleranslarına tam uyum sağlayarak, aracın orijinal aerodinamik ve akustik performansını geri kazandırmayı amaçlar.
Ölçüsel Toleranslar ve Değiştirme:
Kaporta tamirlerinde, bu tip dış panellerin montajı son derece hassas ölçü aletleri gerektirir. Bagaj kapağının gövde panelleri (arka çamurluklar ve tavan çizgisi) ile olan boşlukları ve yüzey hizalaması (flushness), 1 mm'den daha dar toleranslarda tutulmalıdır. Bu hassasiyet, kapağın düzgün çalışması ve genel araç bütünlüğünün korunması için zorunludur. Yan sanayi ürünlerinde bile OEM kodu (6440112B30) ile belirtilen geometrik standartların aynısının sağlanması beklenir.
