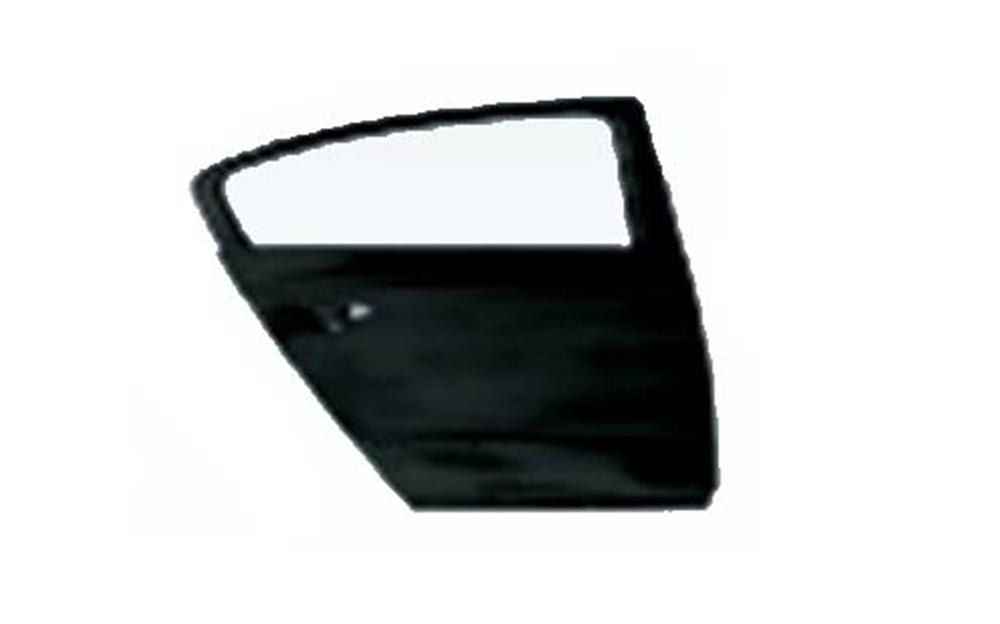

OEM kodu 3C5833056H ile tanımlanan bu parça, Volkswagen Passat B6 ve B7 nesillerine (3C şasi kodu, yaklaşık 20052015 model yılları) ait sedan ve varyant (station wagon) modellerinin sağ (yolcu) tarafında konumlanan arka kapısının dış yapısal kabuğudur. Bu parça, kapı çerçevesinin ve iç iskeletin üzerine monte edilen, aracın aerodinamik bütünlüğünü, güvenlik standartlarını ve estetik çizgisini sağlayan temel bileşendir.
Yapısal ve Malzeme Özellikleri:
Parçanın üretiminde, darbe emilimi ve korozyon direnci açısından yüksek standartlar sunan, genellikle galvanizli veya elektroforetik kaplama (ECoat) ile ön işlem görmüş yüksek mukavemetli çelik alaşımı (High Strength Steel – HSS) kullanılır. Bu çelik türü, kazalar sırasında yolcu korumasını maksimize ederken, günlük kullanım koşullarında paslanma ve yıpranmaya karşı uzun ömürlülük sağlar. Kapı paneli, derin çekme (deep drawing) yöntemiyle tek bir kalıpta hassas bir şekilde şekillendirilmiştir. Bu üretim tekniği, panelin Passat'ın karakteristik bel çizgisi (shoulder line) ve yan çizgileriyle mükemmel uyumunu garanti eder.
Geometrik Toleranslar ve Montaj Detayları:
3C5833056H kapı panelinin kritik mühendislik özellikleri, milimetrik hassasiyete sahip geometrik toleranslara dayanır. Bu toleranslar şunları içerir:
1. Kapı Boşluğu (Gap Control): Ön kapı, arka çamurluk ve tavan çizgisi ile olan boşlukların (gap) standart OEM ölçülerinde olması zorunludur. Bu, rüzgar sesi oluşumunu engeller ve fitil sisteminin doğru çalışmasını sağlar.
2. Kıvırma Kenarları (Hemming Flanges): Dış panelin, iç kapı paneli (kapı iskeleti) ile birleştiği kıvırma bölgeleri (iç ve dış sacın birleştirildiği kenarlar), sızdırmazlığı ve yapısal sertliği sağlamak için özel olarak tasarlanmıştır.
3. Fonksiyonel Delikler ve Yuvalar: Panel üzerinde kapı kolu yuvası, kilit mekanizması erişim noktaları, cam rayları için montaj noktaları, su tahliye delikleri ve yan çarpma takviyeleri için iç destek bağlantı yuvaları önceden belirlenmiştir. Özellikle kilit mekanizmasının (Actuator) ve dış kapı kolunun konumlandırıldığı yuvaların hassasiyeti, kapının açılışkapanış hissiyatını (NVH Gürültü, Titreşim, Sertlik) doğrudan etkiler.
4. Menteşe Yatakları: Kapının gövdeye bağlandığı menteşe bağlantı noktaları, kapının statik ve dinamik yüklerini taşıyacak mukavemette, doğru açı ve ofsetlerle işlenmiştir. Bu, kapının sarkmasını önler ve uzun süreli kullanımda hizalama sorunlarını minimuma indirir.
Yüzey İşlem ve Hazırlık:
OEM standardında tedarik edilen bu panel, genellikle boyasız (astarsız veya sadece ekaplamalı) olarak gelir. Montaj öncesinde parça, aracın rengine uygun boya işlemlerine tabi tutulmalıdır. Boya sürecinde, yüzeyin kir ve yağdan arındırılması, uygun astar katmanlarının uygulanması, baz kat (renk) ve şeffaf vernik (clear coat) katmanlarının Passat’ın fabrika boya standartlarına uygun kalınlık ve parlaklıkta uygulanması kritik öneme sahiptir. Ayrıca, kapı iç boşluklarına ve alt kenarlarına korozyon önleyici (cavity wax/balmumu) uygulaması yapılmalıdır.
Değişim Gerekliliği:
Bu parça, genellikle büyük çaplı yan çarpma hasarları, derin çizikler, panelin yapısal bütünlüğünü bozan göçükler veya kıvırma yerlerinde meydana gelen hasarlar sonucu değiştirilir. 3C5833056H kodu, özellikle Passat’ın arkadan aydınlatmalı kapı uyarı lambalarının entegrasyonuna uygun kapı iç iskeleti ile uyumlu olacak şekilde tasarlanmıştır, bu da değişim sırasında elektriksel ve mekanik bileşenlerin sorunsuz transferini zorunlu kılar. Sağ arka kapı paneli, Passat'ın genel güvenliğini ve piyasa değerini korumak için hayati bir dış gövde bileşenidir.
