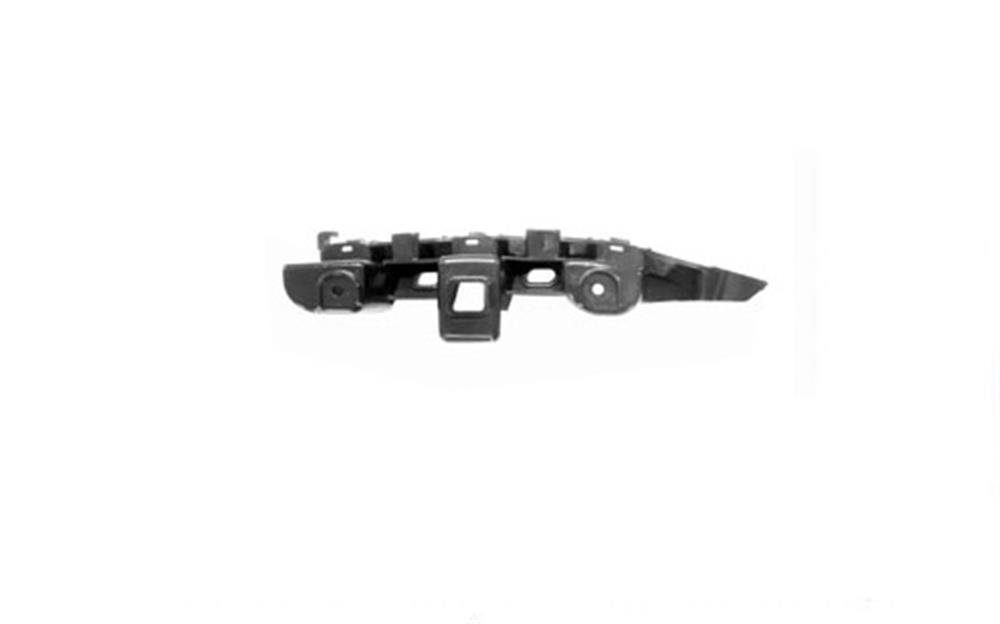

Volkswagen Passat Varıant Ön Tampbraketı Sağ 2010

Bu teknik açıklama, VOLKSWAGEN PASSAT/VARIANT B7 platformu (20112015 model yılları) için özel olarak tasarlanmış, orijinal ekipman üreticisi (OEM) kodu 3AA807184 olan Sağ Ön Tampon Braketi’nin (RH Right Hand / Sürücü tarafının tersi) yapısal, işlevsel ve montaj özelliklerini detaylandırmaktadır. Bu braket, aracın ön kısmında, sağ ön çamurluk ve ön panel iskeleti ile dış tampon kapağı arasında kritik bir bağlantı elemanı olarak görev yapmaktadır. Temel amacı, dış tampon plastiğini şasiye güvenli ve hassas bir şekilde sabitlemek, aynı zamanda tamponun aerodinamik profiline uygun mükemmel panel boşluklarını (fit/gap) korumaktır. Malzeme bilimi açısından, 3AA807184 kodlu sağ ön tampon braketi, genellikle yüksek mukavemetli ve darbe emici termoplastik malzemeden, sıklıkla cam elyafı takviyeli polipropilen (PP+GF) veya benzeri kompozit polimerlerden üretilmektedir. Bu malzeme seçimi, birkaç önemli mühendislik gereksinimini karşılar: Birincisi, korozyona karşı tam direnç sağlar; ikincisi, yolda oluşan titreşimleri ve termal genleşme/büzülmeyi absorbe edecek yeterli esnekliğe sahiptir; üçüncüsü, düşük hızlı çarpışmalarda bir miktar enerjiyi deformasyon yoluyla sönümleyerek ana şasi bileşenlerine ve far yuvalarına iletilen gerilimi azaltır. Braketin geometrik tasarımı, tampon kapağının hızlı ve doğru hizalanmasını sağlamak üzere optimize edilmiştir. Braket, tamponun alt kenarını ve yan kısmını destekleyen entegre bir ray sistemine sahiptir. Bu ray sistemi, tampon kapağının kızakları ile birleşerek, kapağın yerine "klik" sesiyle oturmasını sağlayan kilit mekanizmalarını barındırır. Montaj sırasında, braket öncelikle cıvatalar veya perçinler yardımıyla aracın yan destek iskeletine ve ön çamurluk iç paneline sabitlenir. Bu sabitleme noktaları, çarpışma yüklerini optimum dağıtmak üzere dikkatle tasarlanmıştır. Braket üzerindeki hassas kılavuz kanallar ve delikler, farların alt kısımlarından gelen destek noktalarıyla da uyum içinde çalışarak ön görünümün görsel bütünlüğünü garanti altına alır. Fonksiyonel açıdan, bu parça sadece bir bağlantı elemanı olmanın ötesinde bir görev üstlenir. Aracın aerodinamik bütünlüğü ve yakıt verimliliği, ön tamponun doğru konumlandırılmasına bağlıdır; bu braket, tamponun rüzgar direncini minimumda tutacak şekilde sıkıca sabitlenmesini sağlar. Ayrıca, araç yıkama ve günlük kullanım sırasında oluşan su, kir ve titreşim gibi dış etkenlere karşı tamponun hareket etmesini veya yerinden çıkmasını engelleyerek uzun ömürlü bir sabitleme çözümü sunar. Bir kaza veya hafif darbe sonucu bu braketin bütünlüğü bozulduğunda (çatlama, kırılma veya plastik deformasyonu), tampon kapağı sarkabilir, boşluklar oluşabilir veya far hizalaması bozulabilir. Bu nedenle, onarım işlemlerinde estetik ve güvenlik standartlarının korunabilmesi için hasar görmüş braketin derhal orijinal spesifikasyonlara uygun bir yedek parça ile değiştirilmesi mutlak bir gerekliliktir. Braketin sökülmesi ve takılması, genellikle çamurluk davlumbazının kısmen çıkarılmasını ve ilgili montaj cıvatalarına erişimi gerektiren standart servis prosedürleri dahilindedir.
